[디자인 패턴] Reactor Pattern

Reactor Pattern

• 이벤트 드리븐 아키텍처에서 널리 사용되는 패턴으로 동시에 들어오는 요청을 처리하는 이벤트 핸들링 패턴
• 해당 패턴은 이벤트 루프를 사용하여 다양한 I/O 이벤트(읽기, 쓰기, 연결 수락 등)를 처리하며, 각 이벤트는 사전에 등록된 핸들러에 의해 처리
• 단인 쓰레드와 Selector를 통해 이벤트 처리
• 네트워크 애플리케이션에서 높은 성능과 확장성을 제공



https://velog.io/@daehoon12/Reactive-Programming-Reactor-Pattern

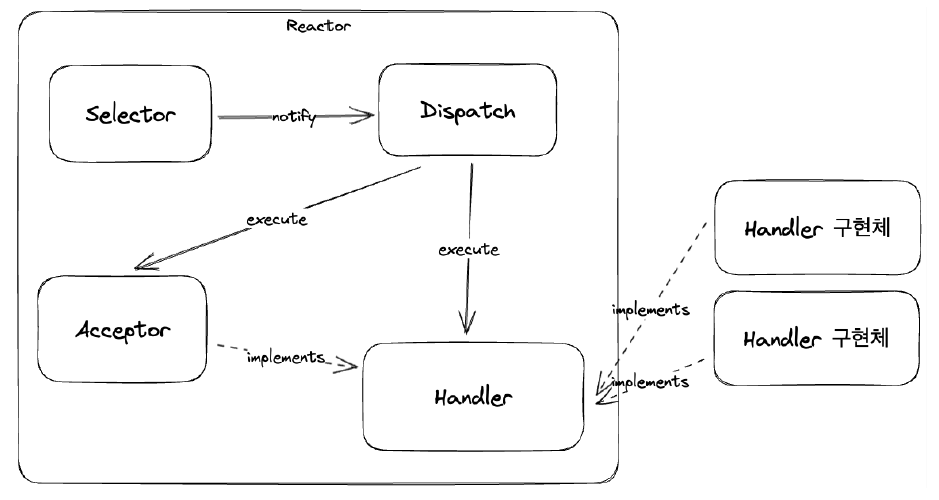

주요 구성 요소



1. Selector

• 여러 I/O 채널에서 발생한 이벤트를 감지하는 Event Demultiplexer
• non-blocking 모드로 설정된 채널들을 감시하고, I/O 이벤트(읽기, 쓰기, 연결 요청 등)가 발생했을 때 이를 감지하고 Dispatcher에게 알림



2. Dispatcher

• Selector가 감지한 이벤트를 적절한 EventHandler로 전달하는 역할
• Selector로부터 이벤트 알림을 받으면, 해당 이벤트를 처리할 핸들러를 찾아 실행
• Acceptor와 Handler를 실행



3. Acceptor

• 새로운 클라이언트 연결을 수락하고, 해당 연결을 처리할 핸들러를 생성하여 등록
• 새로운 연결 요청이 감지되면 SocketChannel을 생성하고, 이를 처리할 핸들러를 Selector에 등록
• 클라이언트의 연결 요청을 처리하고, 새로운 Handler를 생성하여 Selector에 등록



4. Handler

• 특정 I/O 이벤트를 처리하는 로직을 구현하며 주로 읽기, 쓰기 이벤트를 처리
• Acceptor가 생성한 SocketChannel의 읽기 또는 쓰기 이벤트를 처리
• Selector에 의해 읽기 또는 쓰기 이벤트가 발생하면, Dispatcher에 의해 호출되어 데이터를 처리



Reactor Pattern 동작 과정

• 이벤트 감지: Selector가 여러 채널에서 발생한 I/O 이벤트를 감지
• 이벤트 알림: 감지된 이벤트를 Dispatcher에게 알림
• 이벤트 분배: Dispatcher는 이벤트 타입에 따라 적절한 핸들러(Acceptor 또는 Handler)를 호출
  • 연결 요청: Acceptor가 새로운 클라이언트 연결을 수락하고, 새로운 Handler를 생성하여 Selector에 등록
  • 읽기/쓰기 이벤트: 해당 이벤트를 처리할 Handler를 호출하여 데이터를 읽거나 씀



Selector와 Reactor Pattern을 적용하여 작성한 비동기 이벤트 드리븐 서버 코드



1. EventHandler 인터페이스

• 모든 이벤트 핸들러가 구현해야 하는 메서드 정의





2. Acceptor

• 새로운 연결을 수락하고 새로운 SocketChannel을 생성하여 Selector 등록





3. EchoHandler

• 클라이언트로부터 데이터를 읽고 다시 돌려주는 에코 서버의 간단한 로직 구현





4. EventLoop





부연 설명

• EventLoop 클래스는 Reactor 패턴에서 이벤트 루프의 핵심 역할을 수행
  • Selector를 사용하여 여러 채널에서 발생하는 I/O 이벤트를 감지하고, 준비된 이벤트 키들을 가져와 처리
  • 이벤트 키에 첨부된 핸들러를 호출하여 이벤트를 처리
  • ExecutorService를 사용하여 단일 스레드로 이벤트 루프를 실행하고, 비동기적으로 이벤트를 처리



참고

• 패스트 캠퍼스 - Spring Webflux 완전 정복 : 코루틴부터 리액티브 MSA 프로젝트까지
